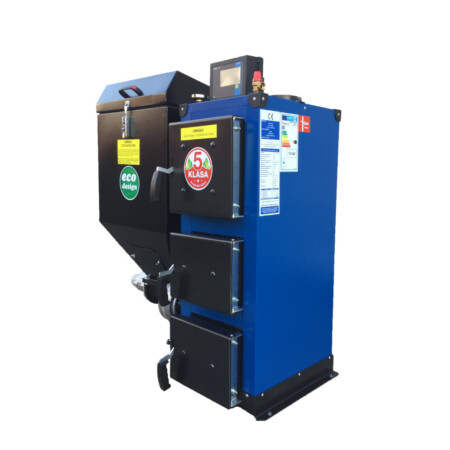

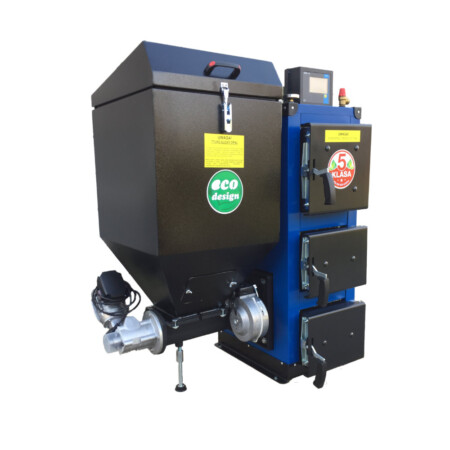

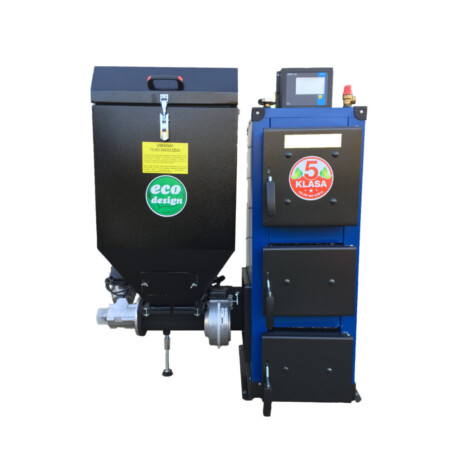

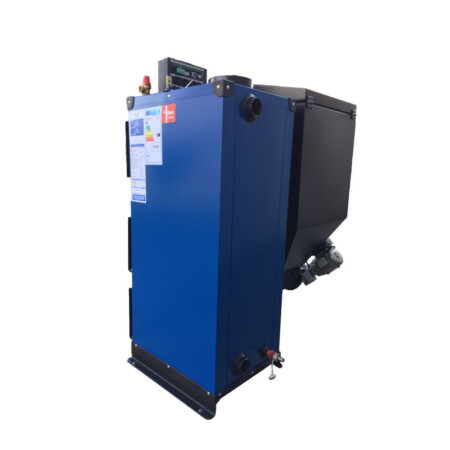

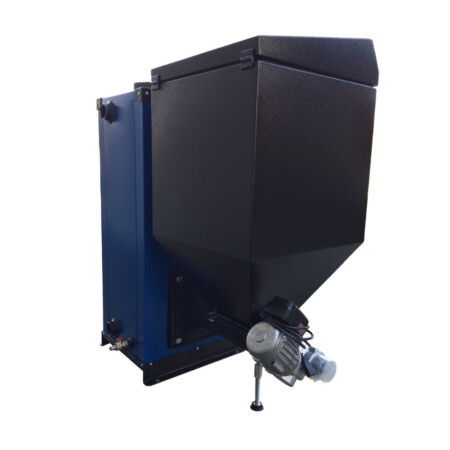

Kotły Osiek Feniks Komfort EKO

//kotlyosiek.pl/wp-content/uploads/2021/11/eko-bio-2.jpg

Paliwo

Paliwem stosowanym w kotłach FENIKS KOMFORT EKO jest węgiel kamienny w stanie suchym sortymentu groszek energetyczny PN-EN 303-5:2012 pkt 5.3 Tablica 7 o następujących parametrach:

  • typ węgla: ekogroszek A1
  • wartość opałowa: > 28 MJ/kg,
  •  wilgotność: < 11%,
  • zawartość popiołu: < 2,7%,
  • zawartość części lotnych: 15430%,
  • uziarnienie: 5-25mm,

Cechy Techniczno-eksploatacyjne

Kotły typu: FENIKS KOMFORT EKO to nowa generacja kotłów z automatycznym podawaniem paliwa. Wprowadzenie nowych rozwiązań konstrukcyjnych (odpowiedni kształt i układ kanałów) powodują redukcję emisji szkodliwych substancji do granicznych wartości spełniających wymagania klasy 5 i eko-projektu, co potwierdza wysokie własności ekologiczne kotła na europejskim poziomie. Kotły cechują się prostą, spawaną konstrukcją. Obsługa kotła nie jest uciążliwa ze względu na zastosowanie automatycznego i sterowanego systemu podawania paliwa, co umożliwia m.in. uzyskanie temperatury wody wylotowej wg potrzeb. Kotły typu FENIKS KOMFORT EKO są kotłami niskotemperaturowymi systemu otwartego i nie podlegają warunkom dozoru technicznego. Kotły spełniają wymagania dyrektyw UE w zakresie bezpieczeństwa wyrobu potwierdzone deklaracją zgodności i oznaczone znakiem „CE".

Opis Budowy.

Zasadnicze elementy to: palnik z podajnikiem, komora paleniskowa, popielnikowa, część konwekcyjna, włazy paleniska, popielnika i wyczystek, układ nadmuchowy palnika ze sterownikiem, izolacja cieplna i czopuch. Korpus wykonany jest w kształcie prostopadłościanu i składa się z części paleniskowej i konwekcyjnej. Palenisko w przedniej części wyposażone jest w szczelnie zamykane drzwiczki paleniskowe i popielnikowe. Część konwekcyjna kotła wykonana jest z poziomych kanałów wodnych i spalinowych położonych na przemian. Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła poprzez właz wyczystki umieszczony na przedniej ścianie kotła. W dolnej części kotła znajduje się palnik z podajnikiem paliwa wraz z napędem, wentylatorem oraz z boku kotła, zbiornik paliwa. W górnej części kotła umieszczono króciec wody zasilającej a na dole z tyłu kotła króćce wody powrotnej i spustowy. Korpus kotła oraz drzwiczki posiadają izolację termiczną.

Zalety Kotła

  • korpus z stali kotłowej o grubości 6mm / gat. P265GH/ z hut USS Koszyce – Słowacja
  • wysoka sprawność cieplna do 91%
  • strumiennice w kanałach spalinowych
  • izolacja termiczna z technicznej wełny mineralnej
  • regulowane przykręcane drzwiczki stalowe z uszczelnieniem i izolacją termiczną (możliwość zmiany kierunku otwierania)
  • w pełni żeliwny palnik retortowy PŻ5 12-16kW z deflektorem
  • nowoczesny dotykowy (4,3”) sterownik TIMEL – steruje pompami CO, CWU, cyrkulacją, zaworem mieszającym 3 lub 4 drogowym, automatyczny dobór paliwa i powietrza, opcjonalnie czujnik pokojowy, pogodowy, moduł internetowy do sterowania kotłem za pomocą smartfonu.
  • regulowane stopki kotła
  • zasobnik na opał o pojemności 110kg
  • 5 lat gwarancji na szczelność wymiennika ciepła

KOTŁY OSIEK FENIKS KOMFORT EKO

Sterownik bardzo ładnie prowadzi proces spalania. Zapewnia maksymalną ekonomię i wydajność. Automatycznie "dostraja się" do zapotrzebowania na ciepło, nie trzeba więc zmieniać nastaw wraz ze zmianami pogody. Sterownik potrafi utrzymywać kocioł w tzw. pracy ciągłej nawet przy małych mocach. Dzięki temu łatwiej jest utrzymać czystość w kotle (mniej sadzy).

Charakterystyka:

  • Duży (4,3 cala), kolorowy wyświetlacz LCD sterowany dotykowo
  • Intuicyjny w obsłudze
  • Steruje kotłami na paliwa stałe (miał, ekogroszek, pellety, drewno)
  • Steruje dwoma pompami CO, pompą CWU oraz pompą cyrkulacyjną CWU (możliwość pracy CWU w priorytecie)
  • Steruje pracą podajnika paliwa oraz wentylatora (płynnie w zakresie 0 -100%)
  • Steruje zaworem mieszającym (3 lub 4 drogowym)
  • Wbudowany regulator temperatury pokojowej
  • Wbudowany regulator pogodowy
  • Możliwość pracy z dowolnym uniwersalnym regulatorem pokojowym
  • Wbudowany programator czasowy (tygodniowy) dla obwodu CO oraz CWU
  • Wbudowane dwa tryby pracy: 1. Automatyczny (FUZZY LOGIC) – regulator sam dobiera ilość paliwa oraz powietrza dla uzyskania temperatury zadanej na kotle (płynna modulacja) 2. Interwałowy – ustawiany czas podawania , czas przerwy oraz siła nadmuchu
  • Wbudowany licznik zużycia paliwa
  • Pomiar temperatury spalin (czujnik - opcja)
  • Ochrona podajnika przed przegrzaniem
  • Pomiar i ochrona temperatury powrotu kotła
  • Wbudowane zabezpieczenie temperaturowe kotła (STB)
  • Wizualizacja działania układu na wyświetlaczu (widok wszystkich parametrów)
  • Zabezpieczenie pomp przed zastaniem (Anty Stop)
  • Wykresy rejestrujące parametry spalania (temp. kotła i spalin, moc chwilowa) z ostatnich 12 godzin
  • Zapis historii pracy kotła (140 zdarzeń) np. brak paliwa, wpisanie hasła instalatora, awaria czujnika
  • Nieulotna pamięć nastaw
  • Łatwy montaż
  • Wielopoziomowe zabezpieczenie kotła przed przegrzaniem (czujniki elektroniczne + STB bimetaliczny)
  • Możliwość aktualizacji oprogramowania sterownika
  • Regulacja temperatury spalin (można ograniczyć maksymalną temperaturę spalin - zwiększenie ekonomiki spalania)
  • Gwarancja 2 lata

Moduł internetowy ETH-01C - TIMEL - do sterowników SKZP, RM-82

Moduł internetowy umożliwia zdalną obsługę sterowników TIMEL za pomocą aplikacji na urządzenia z systemem Android oraz iOS. Umożliwia zarówno podgląd jak i edycję nastaw sterownika. Aplikacja dodatkowo daje możliwość podglądu wykresów z pracy sterownika do 30 dni wstecz. Aplikację można zainstalować na kilku telefonach. Moduł może korzystać z DHCP lub można nadać numer IP w sieci lokalnej ręcznie.

W skład zestawu wchodzi:

  • moduł internetowy ETH-01C
  • przewód RS232 do połączenia ze sterownikiem
  • przewód ethernetowy 3 metry do połączenia ze switchem lub routerem
  • zasilacz
  • instrukcja obsługi
  • unikalny numer dostępowy do serwera TIMEL
  • aplikację na system Android pobieramy bezpłatnie u dołu tej strony
  • aplikacja na system iOS dostępna w App Store również bezpłatnie (wyszukaj TIMEL SKZP).

Wersja FULL

W zestawie:

  • Sterownik SKZP-02
  • Moduł internetowy ETH-01C
  • Przewód zasilający
  • Zapasowy bezpiecznik
  • Czujnik temperatury kotła (70 cm)
  • Czujnik temperatury podajnika (3 m)
  • Czujnik temperatury CWU (ciepłej wody użytkowej) (3 m)
  • Czujnik mieszacza (3 m)
  • Czujnik powrotu (3 m)
  • Czujnik pokojowy (5 metrów)
  • Czujnik pogodowy (5 metrów)
  • Czujnik spalin (1,5 metra)
  • Bezpiecznik temperaturowy STB (80 cm)
  • Wtyczki do podłączenia pomp (4 sztuki)
  • Instrukcja obsługi
  • Pisemna gwarancja na 2 lata

Cena kotła obejmuje Sterownik SKZP-02 z czterema czujnikami - (czujnik temperatury kotła, czujnik temperatury podajnika, czujnik temperatury CWU (ciepłej wody użytkowej), czujnik mieszacza). Dodatkowe czujniki, panel pokojowy, moduł internetowy itp. stanowią wyposażenie opcjonalne za dodatkową opłatą.

Opis podajnika żeliwnego PŻ5 12-25kW (eko-groszek)

„Podajnik retortowy jest integralną częścią kotła centralnego ogrzewania z automatycznym dozowaniem paliwa stałego typu eko-groszek. Paliwo jest podawane z zasobnika umieszczonego obok kotła C.O. za pomocą ślimaka do palnika retortowego. Spalanie węgla następuje w palenisku retorty. Do napędu ślimaka podajnika służy motoreduktor składający się z zespolonych ze sobą silnika elektrycznego oraz reduktora. Obudowę podajnika stanowi korpus żeliwny. Praca silnika regulowana jest mikroprocesorowym sterownikiem kotła.

Najważniejszym elementem podajnika jest palnik w którym następuje spalanie paliwa w sposób gwarantujący uzyskanie odpowiednio niskiej emisji szkodliwych gazów. Proces ten jest możliwy tylko w przypadku dostarczenia do palnika właściwej dawki powietrza i paliwa. Na wysokości ok. 150 mm nad paleniskiem umieszczona jest żeliwna płyta promiennikowa zwana deflektorem, której zadaniem utrzymywanie równomiernego płomienia w palenisku oraz kierowanie (rozbijanie) płomienia na płaszcz wodny kotła.”

Opis podajnika samoczyszczącego PELMET 25 (pellet)

Palnik typu PELMET 25 wraz z podajnikiem przeznaczony jest do spalania paliwa typu pellet (granulat wykonany z trocin i wiórów drzewnych) o granulacji 6-8mm. Jest integralnym elementem kotła co. Spalanie następuję w komorze paleniskowej wykonanej z najwyższej jakości blachy żaroodpornej o wytrzymałości cieplnej ponad 1200 st C. Obsługa palnika jest bardzo prosta i komfortowa. Sprowadza się do jednorazowego ustawienia parametrów pracy, uzupełnianiu paliwa w zasobniku i okresowego usuwania popiołu. Cały proces podawania paliwa, rozpalania, czyszczenia i utrzymywania zadanej temperatury sterowany jest automatycznie. Palnik jest urządzeniem przyjaznym środowisku. Cechuje się bardzo niską emisją spalin i pyłów, niewielkim poborem energii elektrycznej oraz bardzo cichą pracą.

PARAMETRY JAKOŚCIOWE PALIWA

Palnik jest przeznaczony do spalania granulatu drzewnego o średnicy max, 8mm. Paliwo —pellet musi spełniać wymagania normy PN-EN 305-5:2012 pkt. 5.3, tablica 7 klasa C, oraz pozostałe wymagania gabarytowe.

Wymagane parametry paliwa pellet :

  • Średnica 6-8 mm
  • długość 3,15-40 mm
  • wartość opałowa > 17MJ/kg
  • wilgotność < 12%
  • zawartość popiołu < 0,5%

BUDOWA I ZASADA DZIAŁANIA

Palnik ma budowę modułową, skręcaną i składaną z poszczególnych elementów:

  • OBUDOWA PALENISKA z płytą łączeniową w której umieszczone jest gniazdo ZAPALARKI. Do obudowy paleniska dokręcana jest OSŁONA PALENISKA.
  • PALENISKO w którym następuje proces spalania wkładane jest do obudowy paleniska.
  • PŁYTA MONTAŻOWA zintegrowana z ZSYPEM PALIWA.
  • RUCHOMY RUSZT napędzany SIŁOWNIKIEM
  • KOMORA POWIETRZNA w której znajduje się gniazdo FOTOELEMENTU. Do komory dokręcony jest WENTYLATOR. W górnej jej części umieszczona RURA ZSYPOWA oraz KAPILARA CZUJNKA PALNIKA. Wewnątrz rury zsypowej zamontowana jest wahliwa KLAPKA BEZPIECZEŃSTWA zabezpieczająca palnik i podajnik przed ewentualnym cofnięciem ognia.

Proces rozpalania rozpoczyna się od uruchomienia wentylatora w celu przedmuchu paleniska i usunięcia resztek popiołu z otworów doprowadzających powietrze. Po napełnieniu paleniska paliwem włączana jest zapalarka. Zapalanie pelletu, odbywa się w strumieniu gorącego powietrza ogrzanego do 820 stopni Celsjusza. Wykrycie płomienia przez fotoelement kończy etap rozpalania i przejście palnika w normalny tryb pacy. Sterownik sam dobiera odpowiednie nastawy czasu działania podajnika paliwa i wydajności wentylatora, aby w optymalny sposób uzyskać i utrzymać zadane temperatury pracy kotła, Palenisko i ruszt są cyklicznie i automatycznie opróżniane z powstałego popiołu.

Cennik KOTŁY OSIEK FENIKS KOMFORT EKO

Moc znamionowa kotłaCena brutto (z VAT 23%)Cena brutto z usługą montażu (VAT 8%)
12kw960010600

Cena brutto kotła z usługą montażu obejmuje standardowy zakres prac instalatorskich. Cena ta nie obejmuje armatury potrzebnej do montażu kotła ( rury, złączki, pompy, obejścia, zawory kulowe i mieszające.)

Ceny aktualne na dzień 22.11.2021r. – sprzedawca zastrzega sobie prawo do zmiany cen.
