Podstawowe paliwo
Biomasa niedrzewna w postaci brykietu ( ze słomy, siana, roślin energetycznych: miskantu, ślazowca) o wymiarach min. 20mm, wartości opałowej ~ 14-17MJ/kg i parametrach wg EN-14961-6
Zalety kotła KDS Bio-Mas
- 4 lata gwarancji na szczelność wymiennika ciepła
- wymiennik ciepła wykonany z atestowanej stali
- kotłowej /gat. P265GH/ o grubości 6mm z hut Arcelor Mittal - Polska lub USS Koszyce - Słowacja
- wysoka sprawność cieplna sięgająca 81% dzięki zwiększonemu odzyskowi ciepła ze spalin
- ruszt wodny wykonany z rur kotłowych, bezszwowych, grubościennych
- izolacja termiczna z technicznej wełny mineralnej
- drzwiczki stalowe z uszczelnieniem i izolacją termiczną

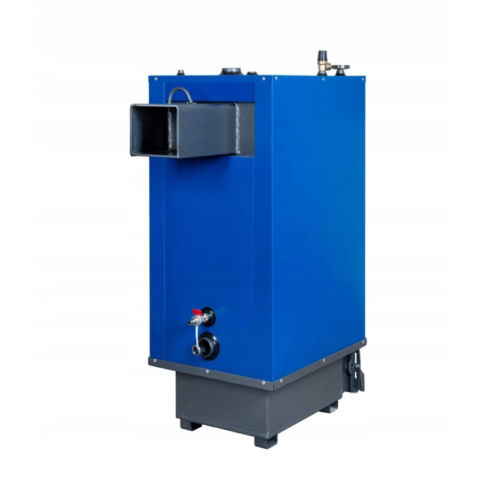

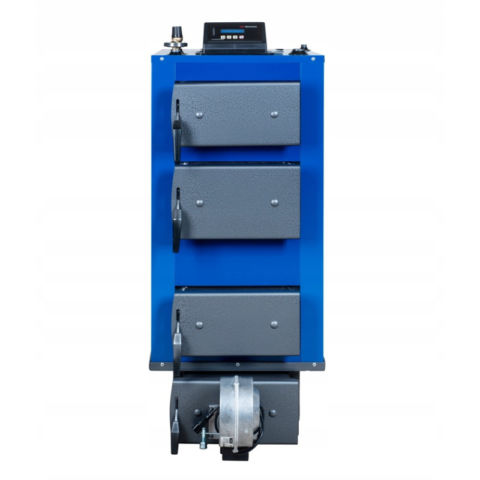

Kocioł dolnego spalania typu KDS Bio-Mas do spalania biomasy niedrzewnej w postaci brykietu
KDS Bio-Mas to konstrukcja dolnego spalania z rusztem wodnym i labiryntowym obiegiem spalin, wymuszającym dłuższą drogę oddawania ciepła przez spaliny, co znacznie poprawia odbiór ciepła przez jego ściany oraz ogranicza ilość aktualnie spalonego paliwa, dzięki czemu spalanie staje się dokładniejsze. Gorące spaliny przepływają przez poziomo – skośne kanały, gdzie oddając ciepło - ulegają schłodzeniu. Ochłodzone spaliny opuszczają kocioł przez stalowy czopuch połączony z przewodem kominowym. W czopuchu zamontowana jest przepustnica spalin umożliwiająca regulację ich przepływu. Kotły produkowane są jako konstrukcja gięto-spawana. Kotły te przeznaczone są do pracy w instalacjach wodnych centralnego ogrzewania systemu otwartego.
Kotły KDS Bio-Mas produkowane są w 2 wersjach wyposażeniowych
- Wersja z miarkownikiem ciągu wyposażona jest w miarkownik ciągu, termometr analogowy, zawór bezpieczeństwa 1,5 bar, zawór spustowy, grackę.

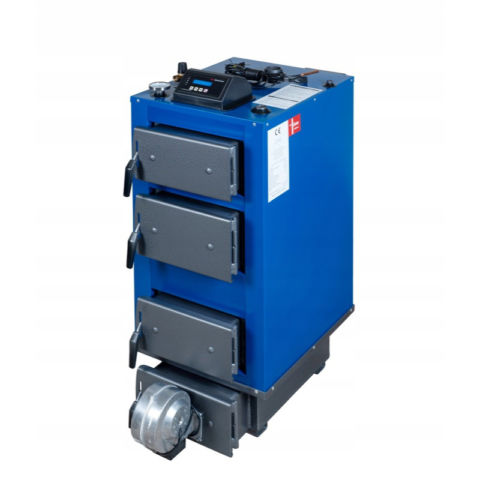

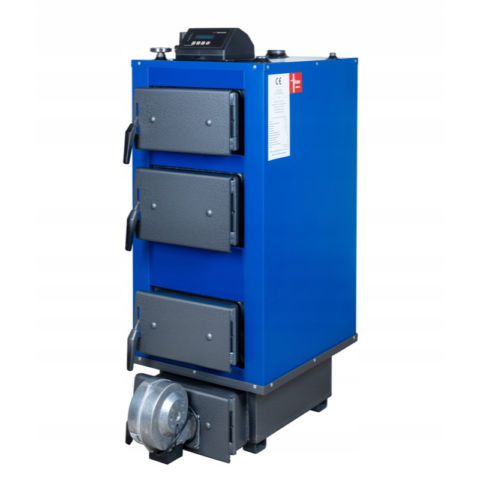

- Wersja z zestawem nadmuchowym wyposażona jest mikroprocesorowe sterowanie, aluminiową dmuchawę, termometr analogowy, zawór bezpieczeństwa 1,5 bar, zawór spustowy, grackę.
Technologia produkcji kotłów typu KDS Bio-Mas (10-27kW) jest zgodna z normą PN-EN 303-5:2012 (z wyłączeniem pkt.5) Kotły te przeznaczone są do spalania biomasy niedrzewnej i nie podlegają Rozporządzeniu Ministra Rozwoju i Finansów z dnia 01.08.2017r w sprawie wymagań dla kotłów na paliwo stałe.”
Parametry | Jedn. | KOTŁY KDS | ||||||
Powierzchnia grzewcza płaszcza wodnego | m2 | 1,0 | 1,2 | 1,4 | 1,7 | 1,9 | 2,2 | 2,5 |
---|---|---|---|---|---|---|---|---|
Moc cieplna znamionowa | kW | 10 | 13 | 16 | 19 | 22 | 25 | 27 |
Maksymalne ciśnienie robocze | MPa | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
Wymiary zewnętrzne czopucha | mm | 140x175 | 140x175 | 140x175 | 140x175 | 140x175 | 140x175 | 140x175 |
Pojemność komory paliw | dm3 | 19 | 23 | 30 | 36 | 42 | 49 | 67 |
Masa kotła | kg | 160 | 175 | 195 | 215 | 230 | 255 | 280 |
Wysokość | mm | 980 | 1020 | 1100 | 1100 | 1100 | 1100 | 1200 |
Szerokość | mm | 400 | 400 | 450 | 450 | 450 | 500 | 500 |
Głębokość z czopuchem | mm | 650 | 700 | 700 | 750 | 800 | 800 | 800 |
PARAMETRY TECHNICZNE
- Obciążenie 100-600 g
- Długość łańcuszka 1,2 m
- Element zanurzeniowy Długość 53 mm, podłączenie 3/4'
- Zakres regulacji 30-90oC
ZALETY MIARKOWNIKA
- wysoka jakość (produkt niemiecki)
- bardzo dokładny pomiar
- szybka reakcja na zmianę temperatury
- mosiężny trzpień
- szeroki zakres regulacji temperatury
- gwarancja - 2 lata
Miarkownik ciagu FR 1 firmy AFRISO.
Gwint 3/4"
Produkcja - Niemcy
Miarkownik charakteryzuje się bardzo dokładnym działaniem i precyzją wykonania. Dzięki mosiężnemu korpusowi pomiar temperatury jest bardzo szybki i dokładny. Jakością wykonania i dokładnością pomiaru znacząco przewyższa inne miarkowniki wykonane ze stali.
ZASTOSOWANIE
Miarkownik ciągu przeznaczony jest wyłącznie do regulacji temperatury wody w instalacjach grzewczych z piecami na paliwa stałe. Miarkownik nadaje się wyłącznie do instalacji, w których czynnikiem grzewczym jest woda i mieszanka wody z glikolem według VDI 2035. Inne użycie jest niezgodne z przeznaczeniem.
Miarkownik ciagu FR 1 reguluje dopływ powietrza potrzebnego do spalania paliwa w kotle. Termostat wbudowany w miarkownik ciągu jest połączony przez ramię i łańcuszek z drzwiczkami popielnika. W zależności od temperatury wody dopływ powietrza zostaje regulowany przez otwieranie i zamykanie drzwiczek popielnika.
Miarkownik zbudowany jest zgodnie z normą EN 14597
Sterownik IE-72v2 do kotłów zasypowych ze sterowaniem PID.
Nowoczesny sterownik przeznaczony do sterowania:
- dmuchawą,
- pompą CO centralnego ogrzewania (obiegową),
- pompą CWU ciepła woda użytkowa (bojlera),
- pompą dodatkowa, z dodatkowym czujnikiem, może obsłużyć pompy: podłogi, cyrkulacji, C.O., bufor lub solaru,
- termostatem pokojowym
Zestaw zawiera:
- sterownik z okablowaniem + śrubki + wtyk
- czujnik spalin PT-1000 o długości 0,4 m
- przewód przedłużający z kostką o długości 1,2 m
- instrukcję obsługi i kartę gwarancyjną,
Sterownik IE-72 został wyposażony w innowacyjny algorytm sterowania PID, który automatycznie dobiera moc kotła w zależności od jego obciążenia. Dmuchawa pracuje w sposób ciągły i płynny, ze zmienną wydajnością co powoduje stabilniejszą pracę i temperaturę kotła oraz niższą emisję spalin. Gdy podłączymy czujnik spalin, regulator analizując zmiany temp. spalin ogranicza straty kominowe, Emisję spalin zwiększając sprawność kotła i zmniejszając zużycie opału. Regulator posiada niezależne dodatkowe zabezpieczenie termiczne, które bezwzględnie odcina obwód wentylatora gdy temp. kotła przekroczy 90*C. Zabezpieczenie termiczne umieszczone jest w rurce miedzianej razem z czujnikiem temperatury co gwarantuje że na termiku zawsze będzie taka temperatura jak na kotle. Etykieta frontowa sterownika jest taka sama jak stosuje się w elektronice przemysłowej. Nie jest to papierowa naklejka, która po kilku dniach się odklei.
POŻYTECZNE FUNKCJE, które wyróżniają ten sterownik spośród konkurencji
- Zmiana temperatury zadanej bez wchodzenia w menu od razu klawiszami +,- .
- BARDZO ŁATWY W OBSŁUDZE - zaprojektowany z myślą o osobach starszych.
- Pompa CWU 4 tryby pracy: równolegle z CO, priorytet CWU, lato, CO.
- CO dla priorytetu CWU- możemy ustawić wyższą temp. kotła na czas dogrzewania wody w bojlerze. 50*C-80*C
- wybieg CWU- parametr określający jak długo po osiągnięciu temp. CWU, ma pracować ta pompa w celu odebrania nadmiaru ciepła zgromadzonego w kotle. Zakres 1-30 min. fab. OFF
- Pompa dodatkowa z dodatkowym czujnikiem może pracować jako pompa: podłogi, cyrkulacji, C.O., bufor lub solaru.
- Pamięć funkcji podczas braku zasilania
- Możliwość zapisania ustawień osobno dla sezonu letniego i zimowego.
- Możliwość ustawienia osobno histerezy dla każdej pompy i dmuchawy,
- 4 wersje językowe: polski, czeski, słowacki i rosyjski,
- Czujnik spalin powoduje obniżenie do minimum strat kominowych, zwiększenie sprawności kotła oraz zmniejszając zużycie opału.
- Anty-stop funkcja zapobiega zastaniu pompy w sezonie letnim,
- Anty-zamarzanie zabezpieczenie przed przymarzaniem instalacji,
- Bogate menu instalatora.
Pompa dodatkowa z dodatkowym czujnikiem. wyjście na pompę dodatkową jest konfigurowane w menu instalatora i może pełnić jedną z poniższych funkcji:
- OFF-pompa dodatkowa wyłączona
- Pompa podłogi - pompa zostaje załączona powyżej temperatury załączenia pompy dodatkowej i pracuje do chwili osiągnięcia temperatury zadanej podłogi. Podczas przekroczenia temp. alarmu pompa nie będzie załączana, by uniknąć uszkodzenia instalacji ogrzewania podłogowego.
- Cyrkulacja - załącza się w momencie osiągnięcia temp. załączenia pompy dodatkowej(z czujnika kotła) i pracuje wg. nastaw czasu pracy i postoju pompy dodatkowej. Czujnik dod. nie będzie używany.
- C.O.- załącza się w momencie osiągnięcia temp. załączenia pompy dodatkowej(z czujnika kotła) i pracuje ciągle do spadku temp 2oC poniżej temp. załączenia. Czujnik dod. nie będzie używany.
- Bufor - praca polega na przekazaniu ciepła z kotła do buforu. Czujnik dod. mierzy temp. na buforze. Zaczyna pracę powyżej temp. załączenia (z czujnika kotła) i pracuje ciągle do momentu gdy: a) różnica między temp. kotła i buforu będzie mniejsza niż 3*C, b) temp. kotła jest niższa o 2*C od temp. załączenia pompy dodatkowej. (z czujnika kotła)
- Solar-praca polega na przekazaniu ciepła z kolektora do zasobnika ciepłej wody (bojler). Załącza się w momencie osiągnięcia temp. załączenia (z czujnika dod.) do momentu: a) różnica między temp. ciepłej wody i temp. na kolektorze będzie mniejsza niż 3*C, b) temp. na kolektorze jest niższa o 2*C od temp. załączenia pompy dodatkowej.
Cena kotła w wersji z zestawem nadmuchowym obejmuje Sterownik IE72 w wersji z V1 z jednym czujnikiem. Wersje sterownika V2, V3, V4 i czujnik spalin są opcjonalne za dodatkową opłatą.
Wentylator WPA 117
- Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych.
- Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.
- Wentylator spełnia dyrektywę ErP 2015
Powierzchnia grzewcza / moc | Cena brutto (z VAT 23%) z miarkownikiem ciągu | Cena brutto (z VAT 23%) z zestawem nadmuchowym |
---|---|---|
1,0m = 10kW | 2100,00 PLN | 2400,00 PLN |
1,2m = 13kW | 2300,00 PLN | 2600,00 PLN |
1,4m = 16kW | 2550,00 PLN | 2850,00 PLN |
1,7m = 19kW | 2800,00 PLN | 3100,00 PLN |
1,9m = 22kW | 2950,00 PLN | 3250,00 PLN |
2,2m = 25kW | 3050,00 PLN | 3350,00 PLN |
2,5m = 27 kW | 3200,00 PLN | 3500,00 PLN |
Możliwość zakupu kotła z montażem 8% VAT. (Cenę kotła ustala się indywidualnie po oględzinach naszego instalatora, który szacuje zakres i koszt prac instalatorskich)
